K8s 边缘节点抓不到监控指标?试试这个方法

KubeSphere v3.1.0 通过集成 KubeEdge,将节点和资源的管理延伸到了边缘,也是 KubeSphere 正式支持边缘计算的第一个版本。

笔者也第一时间搭建和试用了边缘节点相关的功能,但是在边缘节点纳管之后遇到了一些监控的小问题,在排查过程中也顺带了解了一下 KubeSphere 对于边缘节点的监控原理,发出来和大家分享,方便其他的开发者能够更快的排查问题或进行二次开发。

环境版本和构成

通过 KubeKey 安装,参数如下,其余组件版本默认未改动。Kubernetes : v1.19.8KubeSphere : v3.1.0

主机名称 角色
k8s-worker-03 worker
k8s-worker-02 master
k8s-worker-01 master,etcd

问题现象

通过生成的 keadm 命令行将边缘节点加入集群,并在边缘节点上部署 POD,该 POD 的监控信息不能显示。

K8s 边缘节点抓不到监控指标?试试这个方法

监控原理

定位和解决问题之前,肯定是要先搞懂工作原理。

1. KubeEdge

KubeEdge 的 Edgecore 组件对 Kubelet 进行了轻量化改造,Edgecore 和 Cloudcore(云端)也不在同一个 Cluster 网络中,通过 k8s 默认的方式进行 metrics 获取肯定是行不通的(logs 和 exec 原理相同)。

当前 KubeEdge 的实现方法是 kube-apiserver 上的 iptables 转发给云端的 Cloudcore,Cloudcore 通过和 Edgecore 之间的 WebSocket 通道向边缘端进行消息和数据传递。

KubeEdge 官方的使用手册和文档:
https://kubeedge.io/en/docs/advanced/metrics/

为了便于大家理解,作者画了一张图,整体的流程请参考如下:

K8s 边缘节点抓不到监控指标?试试这个方法

2. Metrics-server

原生的 K8S 中就是通过 Metrics-server 这个官方组件进行节点和 POD 的 CPU/Memory 等数据的监控。

简而言之,Metrics-server 通过 Pull 的方式去每个节点上拉取监控数据,放在自身的内存中,提供 K8S 的 API 供 kubectl top 这样的 client 来查询。

Metrics-server 的详细设计,可以参考 github 的官方说明:
https://github.com/kubernetes-sigs/metrics-server

Metrcis-server 的启动参数中,有一个参数要特别说明一下:”kubelet-use-node-status-port“。

在 KubeEdge 的官方文档中,也提到了启动 Metrics-server 时要指定该参数,至于原因文档中并未提及,这里简单说明一下。这个参数的意思是:“调用 kubelet 服务时,用该 Node 上报的 port,而不是默认的 port”。我们知道 kubelet 的 metrcis 接口默认是监听在 10250 端口的,而 KubeEdge 的 edgecore 将 metrics 接口默认监听在 10350 端口,如果不加这个参数,metrice-server 就会通过类似”edgenodeIP:10250/stat/summary“这样的请求去获取监控数据,结果肯定获取失败的。

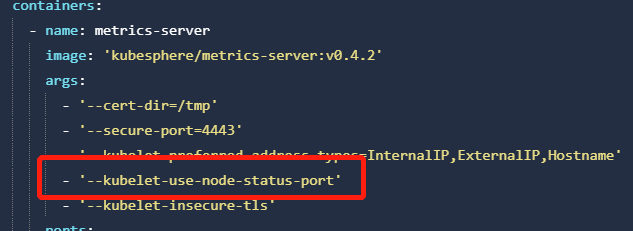

我们通过 KubeSphere 环境的 yaml 文件,也能清晰地看到这一点配置:

K8s 边缘节点抓不到监控指标?试试这个方法

3. KubeSphere

上面讲到了,Metrics-server 已经从 KubeEdge 那里获取到了边缘节点的监控数据,那么 KubeSphere 只要从 Metrics-server 提供的 K8S API 中即可获取到边缘节点的实时监控数据用来在前端进行展示。

稍微翻了一下 KubeSphere 的代码,和我们的预想是一致的,KubeSphere 通过 metrics-server 拿到了当前版本展示的监控数据。

K8s 边缘节点抓不到监控指标?试试这个方法

K8s 边缘节点抓不到监控指标?试试这个方法

4. EdgeWatcher

从上述第 1 点 KubeEdge 的工作原理来看,是需要在 kube-apiserver 所在的节点上进行 iptables 转发规则设置的(将所有 10350 的请求都转发给 Cloudcore 的 10003 端口进行处理)。

那么每一个边缘节点加入集群的时候不可能由运维人员手动进行 iptables 的规则设置,所以 KubeSphere 就自研了 EdgeWatcher 这样一个组件。这个组件的目的应该是有以下几点:

  • 提供 kubeedge group API(添加边缘节点时前端调用该 group API)
  • 边缘节点加入集群时,设置 IPtables 规则(logs exec metrics 都需要)
  • 验证边缘节点指定的 IP 是否可用,IP 需要全局唯一

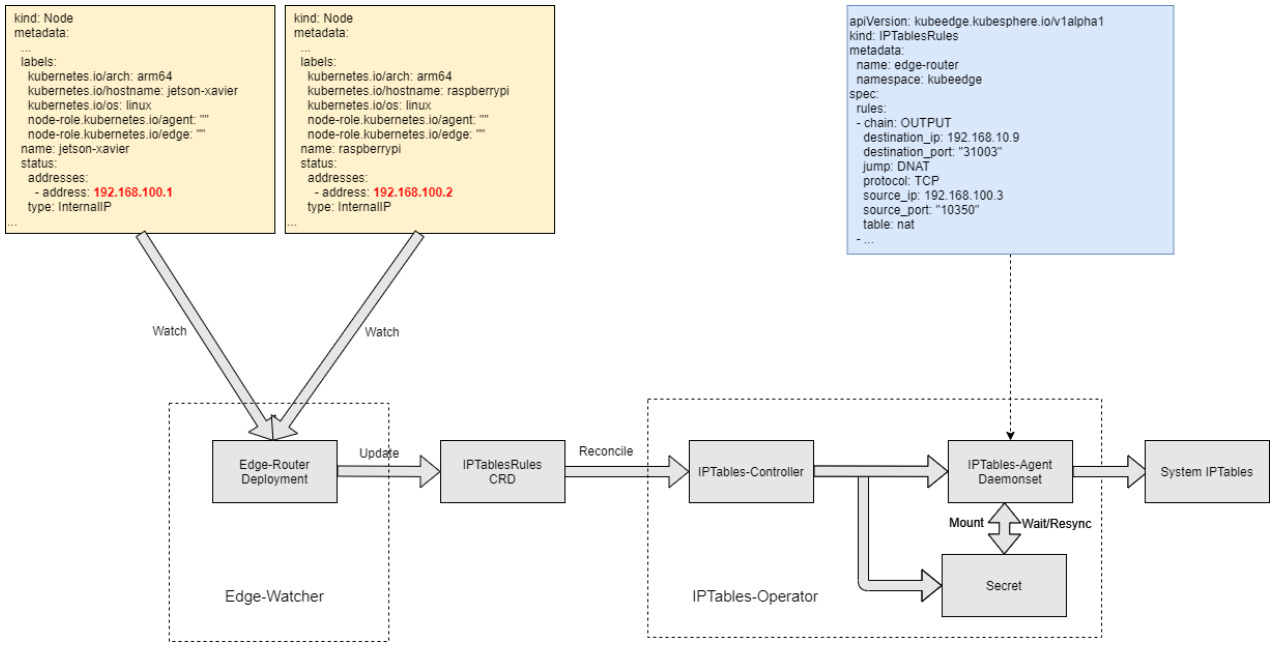

EdgeWatcher 暂未开源,作者从社区转载了下面这张 EdgeWatcher 的工作原理图,供大家参考:

K8s 边缘节点抓不到监控指标?试试这个方法

关于边缘节点 IP 需要全局唯一的问题,作者还是有很多想说的,后续有时间再开一篇,和大家一起探讨。

5. 总体概览

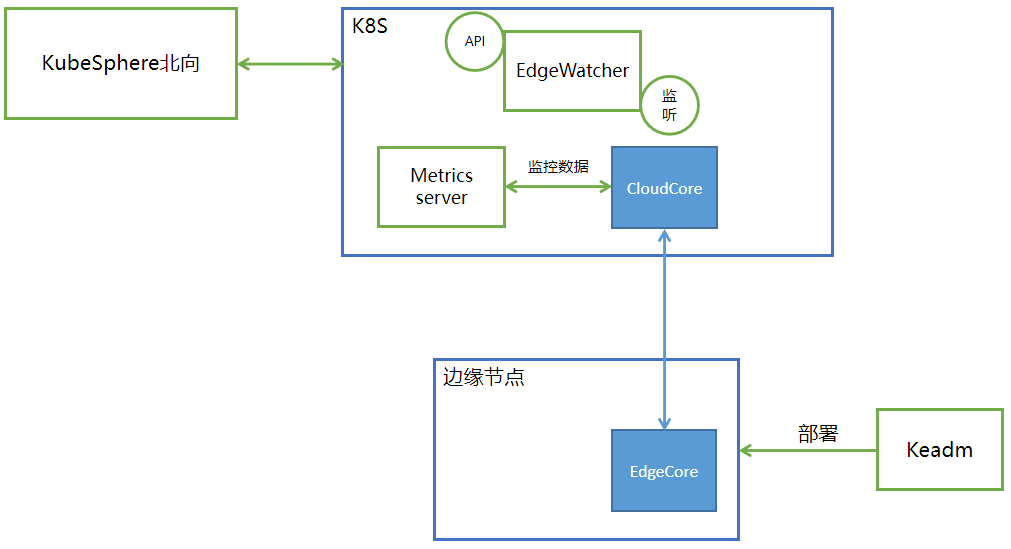

其实通过对上述监控组件的了解,我们也基本能勾勒出 KubeSphere v3.1 在基于 KubeEdge 的边缘集成中,所作的努力和工作。下面是作者简单画的一张整体组件架构的图,供大家参考:

K8s 边缘节点抓不到监控指标?试试这个方法

问题定位

既然原理都搞清楚了,下面就简单说一下定位的过程和思路。

1. Metrics-server

首先我们判断 metrics-server 有没有正常提供服务,能不能获取到边缘数据。

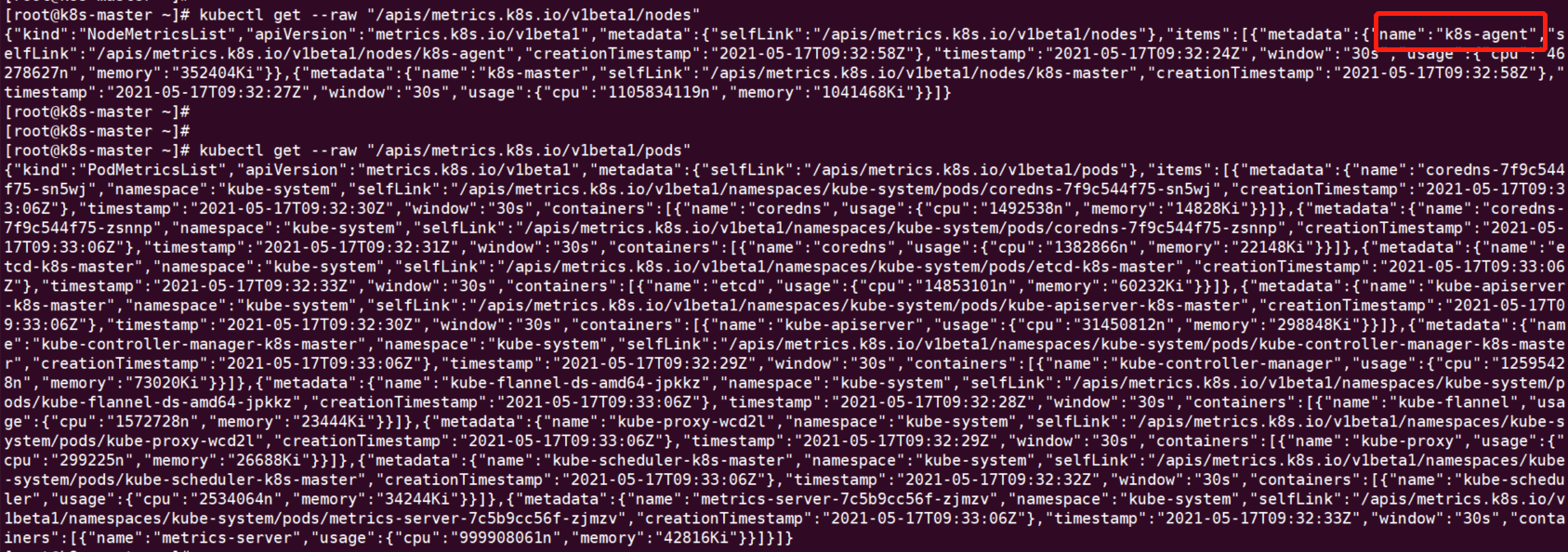

从下面的命令结果可以看出,边缘节点(k8s-agent)的监控数据和非边缘节点的 POD 的监控数据都是没有问题的。

K8s 边缘节点抓不到监控指标?试试这个方法

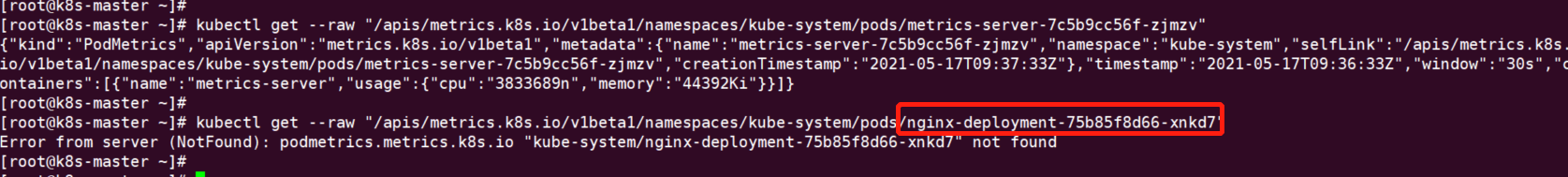

只有边缘节点上的 POD 的监控数据获取不到。

K8s 边缘节点抓不到监控指标?试试这个方法

2. KubeEdge

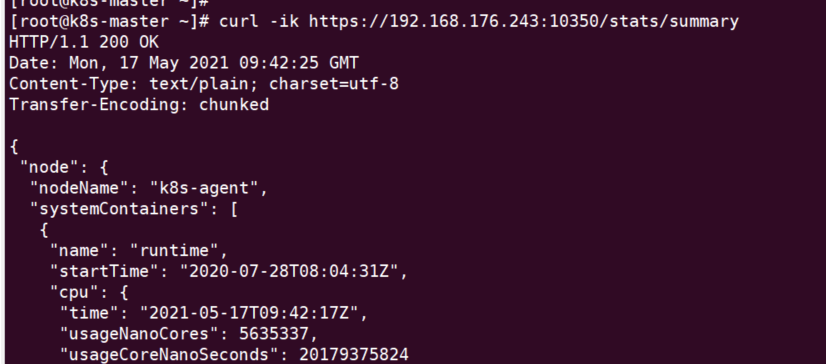

再来看 KubeEdge 提供的 10350 端口的 metrics 服务,有没有问题。

K8s 边缘节点抓不到监控指标?试试这个方法

K8s 边缘节点抓不到监控指标?试试这个方法

我们可以看到,KubeEdge 的 edgecore 提供的 10350 端口的服务也是没有问题的,可以从中获取到边缘节点和边缘 POD(nginx-xxx)的监控数据。

3. 总结

从上面的分析可以得出以下结论:

  • Metrcis-server 没问题
  • KubeEdge 的 edgecore 在边缘节点的服务没问题
  • cloudcore 和 edgecore 之间的通路没有问题(通过查看 edgecore 的日志,可以看到 stat/summary 的调用,但是 POD 的监控数据调用则没有)

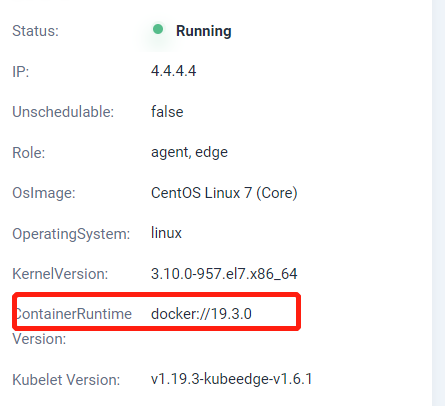

最后再去确认其他可以获取边缘 POD 节点的信息,发现只有 docker 版本的差别,出问题的是 v18.09.1,而正常的节点版本如下:

K8s 边缘节点抓不到监控指标?试试这个方法

至此,基本能断定是 docker 版本过低造成的,至于是哪个接口和 metrics-server 不能兼容,就不花太多时间去调查分析,有经验的开发者可以留言共享一下。

结论

基于这个问题,我们对 Docker 版本进行了测试,最终确认在 Kubesphere v3.1、 metrics-server 版本(v0.4.2)、 KubeEdge v1.6.1 的场景下,Docker 版本要大于等于 v19.3.0 才能支持边缘 POD 的监控。KubeEdge 官方最新版本 v1.7.1 已经发布,从 v1.6.2 的 Changelog 来看,该问题已经被修复了。造成该 pod metrics 丢失的原因,应该是 edgecore 使用的 K8s 版本过低导致的。详情可参考官方 KubeEdge v1.6.2的 Changelog。

后记

虽然问题不是很大,但是通过这个小问题能把边缘监控的脉络搞清楚,是比问题本身更有意义的。

通过这样的分析和总结,问题定位和二次开发的效率才会更高,希望我们社区的开发者一起把 KubeSphere 做得更好更完善。
